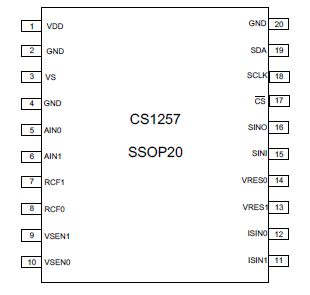

CS1257 是一個包括一個ADC 信號鏈和人體阻抗測量模塊(BMI)，其中ADC 信號鏈包括有輸入MUXP/MUXN，可編程低噪聲增益放大器(PGA)，以及一個Sigma-delta ADC 及數字濾波器Digital Filter；其中MUXP/MUXN 分別具有8 輸入通道，包括2 個外部模擬輸入通道和3 個內部輸入通道；MUXP/MUXN 之后有電平移位模塊LVSHIFT，可以對地軌附近的輸入信號移位后送入PGA；PGA 和ADC 具有多種增益選擇，數字濾波器可配置為多種輸出速率。人體阻抗測量模塊采用正弦激勵源，將人體阻抗轉化為電壓信號送到ADC信號鏈進行測量，可以支持多電極、多頻率人體阻抗測量。

CS1257 內置有低漂移LDO 和電壓基準VREF，高精度振蕩器OSC 等。

CS1257 可以通過3 線串行接口進行多種功能模式的配置，例如用作橋式傳感器應用、人體阻抗分析、單端輸入應用等等。

主要特性

輸入
支持單端輸入
支持組成多個差分輸入對
支持輸入電平移位功能

PGA
1/2/4/8/16/32/64/128 倍可選增益
高達 100Mohm 的等效輸入阻抗

BMI
支持 4 電極測量
支持 5K/10K/25K/50K/100K/250KHz 多檔頻率測量
支持阻抗絕對值和相角測量

ADC
24 bit 分辨率
輸出速率 10~1280Hz 8 檔可選

有效位
2.35V 參考、40Hz 速率、128 倍增益下 19.5bits 有效位

LDO 及內部參考電壓
自帶 LDO，輸出 2.35/2.45/2.8/3.0V 可選
支持性能、普通、低功耗、休眠模式
支持電壓測量、BMI 測量及手動測量模式，單命令切換
低漂移片上時鐘
三線串行通訊

應用場合
橋式傳感器稱重壓力檢測
人體阻抗分析交流測脂
